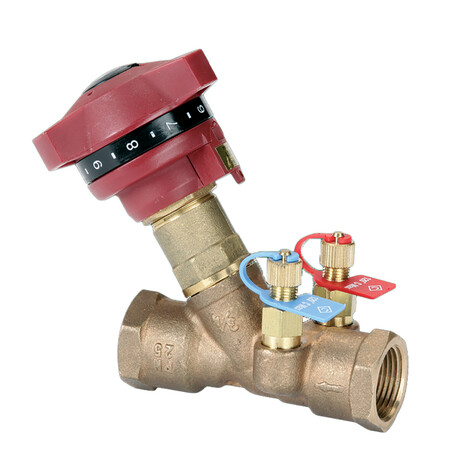

Βαλβίδα Εξισορρόπησης Ρύθμισης-Μέτρησης, Βιδωτή 1" CRANE D931 Ορειχάλκινη

ΒΑΛΒΙΔΕΣ ΕΞΙΣΟΡΡΟΠΙΗΣΗΣ (ΡΥΘΜΙΣΗΣ & ΜΕΤΡΗΣΗΣ ΤΗΣ ΡΟΗΣ) 3/8” έως 2”

Βαλβίδες τύπου «Υ», ορειχάλκινες, με χαρακτηριστικές καμπύλες παροχής – πτώσης πίεσης, ανάλογα με την ρύθμισή τους, κατάλληλες για την ρύθμιση και την μέτρηση της ροής σε δίκτυα νερού, σε εγκαταστάσεις κεντρικής θέρμανσης και κλιματισμού .

 Η βαλβίδα θα φέρει δυσθερμαγωγό πλαστικό χειροτροχό με ένδειξη της θέσης της βαλβίδας (αριθμό πλήρων περιστροφών και δεκάτων της περιστροφής του χειροτροχού) και δυνατότητα ασφάλισης της ρύθμισης, με ειδικό κλειδί, για ταυτόχρονη χρήση της βαλβίδας σαν δικλείδα απομόνωσης.Το σώμα των βαλβίδων θα είναι από ορείχαλκο πρεσσαρισμένο εν θερμώ, με άκρα με θηλυκό σπείρωμα BS 21 (ISO 7).Η στεγανότητα της βαλβίδας στην κλειστή θέση θα εξασφαλίζεται με την χρήση δακτυλίου από PTFE .Η στεγανοποίηση του άξονα θα επιτυγχάνεται με δακτυλίους EPDM.Στην είσοδο της βαλβίδας θα υπάρχει στένωση (orifice) με χαρακτηριστική καμπύλη παροχής – πτώσης πίεσης. Στο σώμα των βαλβίδων εκατέρωθεν της στένωσης, θα υπάρχουν σημεία λήψης πίεσης, ώστε να είναι δυνατή η μέτρηση της εκάστοτε διαφορικής πίεσης και, κατ’ αντιστοιχία, της παροχής . Για την λήψη της πίεσης θα χρησιμοποιούνται βελονοειδείς σύνδεσμοι που εισέρχονται στα ειδικά ελαστικά πώματα που υπάρχουν στα σημεία λήψης της πίεσης και διασφαλίζουν την στεγανότητα προς το περιβάλλον.

Η ακρίβεια μέτρησης της παροχής, για την περιοχή λειτουργίας των βαλβίδων θα είναι +/-5% της πραγματικής παροχής .

Οι βαλβίδες θα είναι κατάλληλες για υγρά της ομάδας 2 της Κοινοτικής Οδηγίας PED 97/23/CE, σε πιέσεις σύμφωνα με το BS 5154/B PN25 και θερμοκρασία λειτουργίας από -10^oC έως 120 ^oC.

 Ο κατασκευαστής των βαλβίδων θα είναι πιστοποιημένος σύμφωνα με το ISO 9001.

Ενδεικτικός τύπος: D931 του οίκου CRANEBALB
